產品介紹

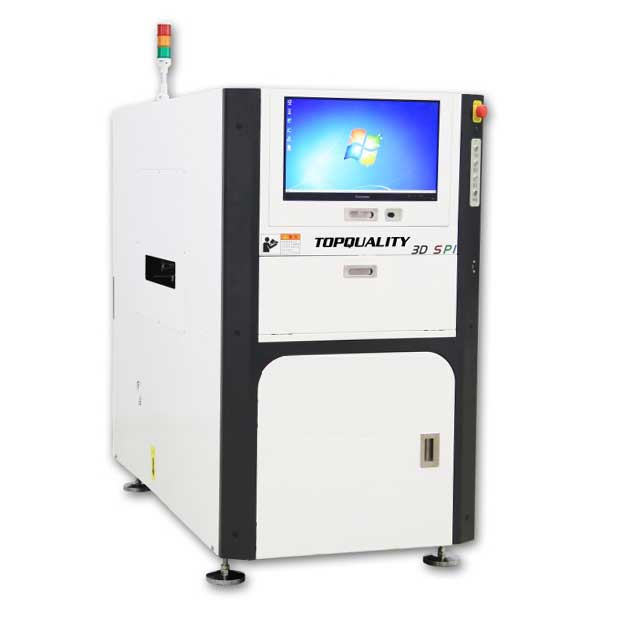

Topquality?8080II 在線式 3D?SPI?自動錫膏檢測儀設備參數：

設備型號：8080II

PCB厚度范圍：0.6~5.0mm

PCB板重：5.0 Kg

PCB允許元件高度：上：10mm，下：25mm

PCB工藝邊寬：3mm

最高錫膏高度：300um

最小測量大小：80*80um

最小PCB尺寸：50mm*50mm

最大PCB尺寸：M:410*350mm

適應最小元器件：01005

檢測不良類型：少錫、拉尖、短路、偏移、坍塌

標準檢查項目：面積、位置、高度、體積、短路

支持的錫膏類型：無要求

錫膏高度：0～300um

板彎補償：3mm

Bad Mark功能：標配

光學系統檢測原理：彩色矢量邊界測量方法

相機品牌：德國 IDS

相機像素：5M Pixel

投影頭數量：單投影

黑白圖像：有

彩色圖像：有

Z軸可否升降：否

FOV尺寸：28mm

光學分辨率：11.8um

光源數量：3光源

高度檢測范圍：0-300um

檢測速度：0.28s/FOV（11.8um）

軟件部分軟件語言：中文

編程軟件：離、在線編程

編程時間：5～20分鐘

程序細調時間：1~10分鐘

換線時間：1～10分鐘

編程模式、數據輸入類型：GerberData 274D/274X、設備掃描圖片編程

離線編程軟件：標配

操作簡便性：簡便

SPC數據采集分析&制程監控軟件：標配標準版SPC

網絡技術要求：普通要求

硬件部分機架結構：整體鑄造

軌道模式：單軌/雙軌

X-Y 機構：整體鑄造、絲桿、導軌

導軌寬度調整方式：手動/自動調寬

PCB定位及夾緊方式：上定位，氣缸夾緊

導軌高度：880-920mm

PCB傳輸方向：左向右

電腦部分電腦主機：聯想專業主機 i7 CPU

內存容量：8G

硬盤容量：1TB

操作系統：Windows 7 64位

顯示器：22' LCD (1920X1080)

條碼掃描功能：選配外置條碼槍

條件設備尺寸（W*D*H）：M:630*1620*1460

電源功率：1000VA

工作氣壓：0.5mpa

PCB定位：氣缸上定位

設備重量（Kg）：1000kg

設備服務

軟件升級服務：終身免費升級

保修期限：整機一年保修

光學系統保固年限：光學系統保用10年

培訓服務：保修期內免費培訓，保修期外到原廠培訓免費

服務支持：7x24,1小時內響應

保修期內：配件、服務免費

保修期外：配件按采購價格收費，服務工程差旅費另計

備品倉庫：深圳備品倉庫
