產品介紹

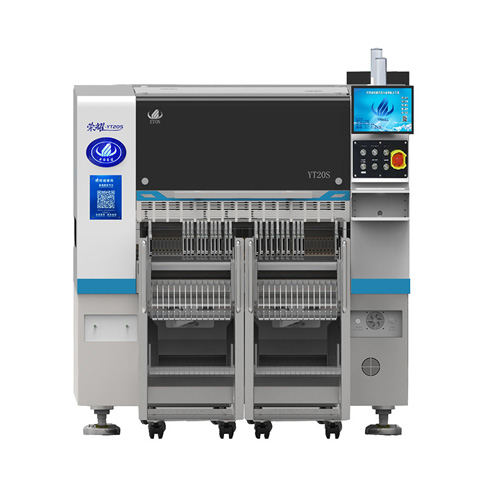

易通貼片機YT20S 國產貼片機廠家

一、易通貼片機YT20S特點:

1、雙軌、雙臂、雙驅、低能耗

2、X、Y、Z軸均采用自主研發高端磁懸浮電機

3、Y軸采用雙驅龍門結構

4、支持自動切換吸嘴功能(選配)5、支持0201~40*40mm封裝料及IC托盤料6、(15*15~40*40mm元件需選配固定相機)

二、國際發明zhuanli:易通貼裝頭

1、精準轉角系統

模組式轉角系統,獨立控制每個元器件角度,確保高精度貼裝,單頭10個吸嘴,中心距16mm。

2、真空傳感裝置

每個吸嘴具備獨立檢測功能,提高設備的穩定性，產品的可靠性。

3、同級產品中超高速的貼裝能力

通過采用高端磁懸浮及通用型貼裝頭技術,相比傳統機型貼裝能力提升25%,實現了本公司最優條件下98000CPH的貼裝速度

4、一體化貼裝頭

輕量型,頭部整體成型,10套Z軸均采用模組式磁懸浮獨立控制，大幅提升貼裝頭的速度、精度及穩定性。

5、識別系統

一體成型高速精密飛行識別相機,提升識別速度及精度,在X、Y軸移動中進行識別，再次提升貼裝效率,

三、光學識別相機

頭部飛行識別+固定飛行識別相機(選配),可以對尺寸小于40*40mm且高度低于20mm的元件做高速高精度識別,

(1)雙Mark相機識別:

高精度Mark相機識別系統,采用3色照明識別方法,使用任意形狀Mrak及透鏡(藍光掃描),應用范圍更廣(2)固定飛行識別相機(選配)

通過高速飛行識別相機一次性快速采集多個頭部圖像,進行元件圖像位置視覺校準,對中校正,光源亮度可調

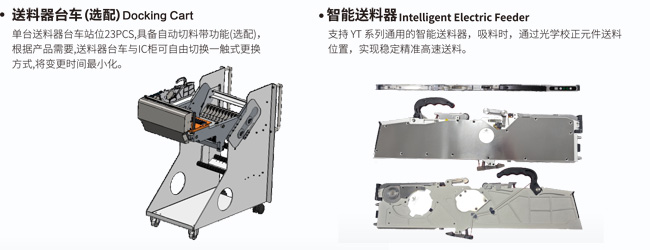

3、送料器臺車(選配)

單臺送料器臺車站位23PCS,具備自動切料帶功能(選配)根據產品需要送料器臺車與|C柜可自由切換一觸式更換方式,將變更時間最小化。

4、智能送料器

支持 YT 系列通用的智能送料器，吸料時，通過光學校正元件送料位置，實現穩定精準高速送料。

四、實現穩定生產的功能

1、采用全新自主研發高精度貼裝頭

2、超高速頭部識別相機與底部飛行識別相機結合，保障貼裝精準度

3、配備吸嘴獨立真空檢測功能,更好的保障了取料的穩定性

4、離線編程功能,縮短換線周期。

5、軟件具備AI智能學習和自動優化功能。

6、可提供MES系統接口

7、具備坐標導入功能

五、運輸軌道系統結構

1、雙軌雙臂,每個貼裝頭10個吸嘴,雙頭共20個吸嘴

2、靈活的PCB處理能力,雙軌結構,可同時雙臂貼裝同一張超大PCB,實現靈活生產

3、通過模組式貼裝頭及多樣生產模式,可靈活組線,
