產品介紹

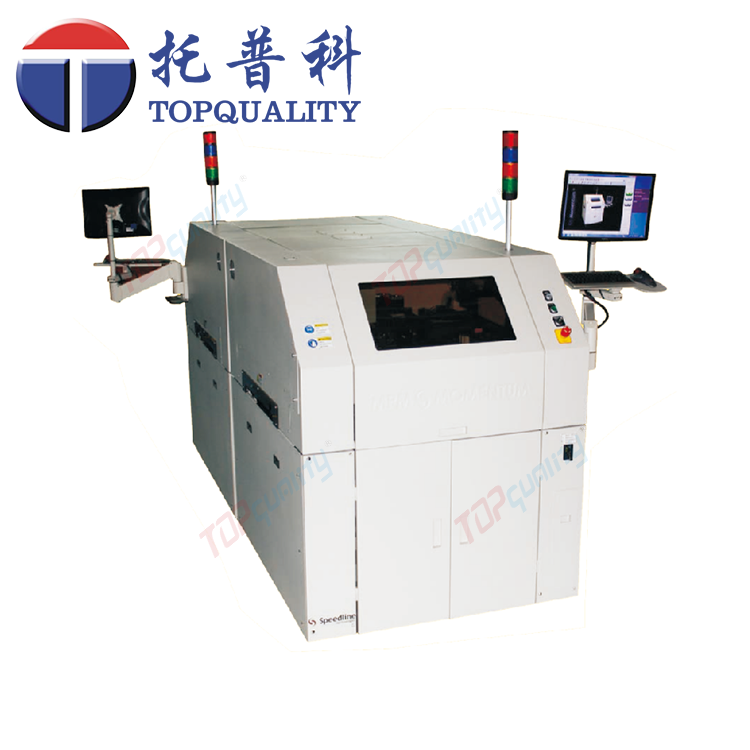

MPM  Momentum?BTB印刷機產品規格參數：

基板處理：

最大基板尺寸(XxY)：609.6mmx508mm(24”x20”)

最小基板尺寸(XxY)：50.8mmx50.8mm(2”x2”)

基板厚度尺寸：0.2mm(0.008")至5.0mm(0.20”),

最大基板重量：4.5kg(9.92lbs)

基板邊緣間隙：3.0mm(0.118")

底部間隙：12.7mm(0.5")標準，可配置25.4mm(1.0”)

基板夾持：固定頂部夾緊，工作臺真空,EdgeLoc(邊緣鎖定)(選件)

基板支撐方法：工作臺真空,磁性頂針,真空頂針,支撐塊,可選項專用夾具（較少工具）或者可選項Grid-Lok

印刷參數：

最大印刷區域(XxY)：609.6mmx508mm(24"x20")

印刷脫模(Snap-off)：0mm至6.35mm(0"至0.25")

印刷速度：0.635mm/秒-304.8mm/秒(0.025in/秒-12in/秒)

印刷壓力：0至22.7kg(0lb至50lbs)

模板框架尺寸：737mmx737mm(29"x29")較小尺寸模板可選

基準點類型：標準形狀基準點(見SMEMA標準),焊盤/開孔

攝像機系統：單個數碼像機-MPM已獲專利的向上/向下視覺系統

整個系統對準精度和重復精度：±12.5微米(±0.0005”)@6σ,Cpk≥2.0*

技術指標通過生產環境工藝變化來表現，這個性能數據包括了印刷速度，桌子升起和照相機移動。

實際焊膏印置：±20微米重復精度(±0.0008”)@6σ,Cpk≥2.0*

基于第三方測試系統驗證的實際焊膏印刷位置重復精度

循環時間：Momentum BTB9秒標準，Momentum HiE BTB7.5秒標準

功率要求：200至240VAC(±10%)單相@50/60Hz,15A

壓縮空氣要求：100psi@4cfm(標準運轉模式)至18cfm(真空擦拭)(7bar@5L/s至12L/s),12.7mm(0.5”)直徑管ODx9.5mm(3/8”)管線內徑

機器高度(去除燈塔)：1589.4mm(62.57")在940mm(37.0”)運輸高度

機器深度：1394mm(54.88")

機器寬度：Momentum BTB1195.4mm(47.06”)

前面最小空隙：508mm(20.0”)

后面最小空隙：508mm(20.0”)

機器重量：Momentum BTB797kg(1757lbs)

含箱重：Momentum BTB1090.5kg(2399lbs)

*Cpk值越高，制程規格極限的變化性就越低。在一個合格的6σ制程里(即，允許在規格極限內加減6個標準方差)，Cpk大于或等于2.0。Speedline保留對技術規格進行修改而不事先告知的權力。具體規格請向廠方咨詢。

MPM  Momentum?BTB印刷機產品特點

通過靈活配置，優化生產率

Momentum BTB優化了廠商雙通道產線的利用率和工廠空間的利用。而且單臺機器可以隨需求的變化，很容易地重新部署。可配置穿梭傳送選項。

較小空間和較少投資獲取更多產量

Momentum BTB特有比標準Momentum平臺更小的占地面積。背靠背配置提供雙通道印刷方式，它增加了產量，卻不會大量增加設備的總占地面積。例如,雙通道產線而不是傳統的雙側流回產線可以大大降低資金要求。雙通道印刷方式比單通道配置能夠?yàn)槊科椒秸嫉孛娣e帶來更高的產量，還能在單條SMT產線內靈活印刷多種產品，例如，頂面和底面、同面或者母/女基板。

擁有MPMMomentum BTB，您仍然能夠獲得所有經過驗證的Momentum平臺遠近聞名的重復精度和性能。大多數Momentum系列的功能和選項在Momentum BTB上也能實現。包括我們強大的Benchmark軟件，EnclosedFlow印刷系統，MPM的‘細間距印刷解決方案’，模板擦拭和清洗選項，例如基于溶劑的RapidClean，強大的視覺和印刷驗證系統選擇，而且MPMMomentum BTB印刷機為平衡產線提供兩種不同產量配置，具有出色的靈活性。
